Penerangan Produk

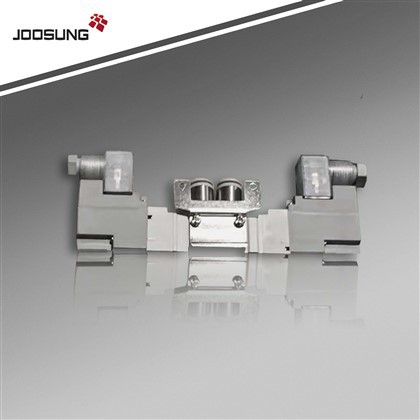

SY7000 Solenoid Injap: Penyelesaian yang dioptimumkan aliran untuk automasi perindustrian
Direkayasa untuk mengatasi injap aliran tinggi konvensional, injap solenoid SY7000 mencapai ketumpatan aliran terkemuka industri (CV 2 . 5)-menyampaikan 15% lebih besar daripada pesaing kelas yang sama seperti siri 4V310 sambil mengekalkan jejak yang lebih padat untuk mesin kritikal.
Mempunyai senibina port geseran rendah 5-, SY7000 memastikan kawalan arah yang tepat dalam menuntut aplikasi aliran . keserasian multi-voltan sejagat (12/24/48VDC) menyesuaikan diri dengan piawaian garis pengeluaran global tanpa penukar luaran {{8}
Pembinaan aloi anodized yang teguh menahan persekitaran perindustrian yang tinggi, sementara kebolehpasaran bebas alat membolehkan penggantian diafragma dalam masa kurang dari 5 minit-mencapai 400,000- kitaran operasi kitaran dengan kos penyelenggaraan 30% lebih rendah daripada injap warisan .
|
Cara membuat pesanan Siri siri injap solenoid pneumatik |
||||
|
Sy5 (ⅰ) 1 (ⅱ) 20-5 (ⅲ) l (ⅳ) □ (ⅴ) □ (ⅵ) -01 |
||||
|
Ⅰ . siri |
Ⅱ . jenis penggerak |
|||
|
3 |
SY3000 |
1 |
2 kedudukan tunggal |
|
|
5 |
SY5000 |
2 |
2 Kedudukan dua kali ganda |
|
|
7 |
SY7000 |
3 |
3 Kedudukan Pusat Tertutup |
|
|
9 |
SY9000 |
4 |
3 pusat ekzos kedudukan |
|
|
5 |
3 pusat tekanan kedudukan |
|||
|
Ⅲ . Voltan Rated |
Ⅵ . Manual Override |
|||
|
1 |
100 Vac |
NIL: Bukan |
||
|
2 |
110 VAC |
mengunci jenis push |
||
|
3 |
110 VAC [115 VAC] |
D: Push-turn |
||
|
4 |
220 VAC [230 VAC] |
mengunci jenis slotted |
||
|
5 |
24 VDC |
E: push-turn |
||
|
6 |
12 VDC |
mengunci jenis tuil |
||
|
Ⅳ . Entri elektrik |
||||
|
G |
Panjang wayar utama 300 mm |
L |
Dengan wayar plumbum (panjang 300mm) |
|
|
H |
Panjang wayar plumbum 600 mm |
Ln |
Tanpa wayar plumbum |
|
|
Mo |
Tanpa penyambung |
LO |
Tanpa penyambung |
|
|
M |
Dengan wayar plumbum (panjang 300 mm) |
D,Y |
Dengan penyambung |
|
|
Mn |
Tanpa wayar plumbum |
Lakukan, yo |
Tanpa penyambung |
|
|
Ⅴ . penindas voltan cahaya/lonjakan |
||||
|
Kemasukan elektrik untuk g, h, l, m, w |
Kemasukan elektrik untuk D, Y |
|||
|
Nih |
Tanpa penindas voltan ringan/lonjakan |
Nih |
Tanpa penindas voltan ringan/lonjakan |
|
|
S |
Dengan penindas voltan lonjakan |
S |
Dengan penindas voltan lonjakan |
Dengan penindas voltan lonjakan |
|
(Jenis bukan polar) |
(Jenis bukan polar) |
|||
|
Z |
Dengan penindas voltan ringan/lonjakan |
Z |
Dengan penindas voltan ringan/lonjakan |
|
|
(Jenis bukan polar) |
||||
|
R |
Dengan penindas voltan lonjakan (Jenis bukan polar) |
Doz dan yoz tidak tersedia . |
||
|
U |
Dengan penindas voltan ringan (jenis bukan polar) |
Untuk injap voltan AC tidak ada |
||
SySeriesPneumaticSOlenoidVAlveParameter teknikal
|
SySeriesPneumaticSOlenoidVspesifikasi utama alve |
|||||
|
Siri |
SY3000 |
SY5000 |
SY7000 |
SY9000 |
|
|
Cecair |
Udara |
||||
|
Juruterbang dalaman |
2 kedudukan tunggal |
0.15 hingga 0.7 |
|||
|
2 Kedudukan dua kali ganda |
0.1 hingga 0.7 |
||||
|
3 Kedudukan |
0.2 hingga 0.7 |
||||
|
Suhu ambien dan cecair (c) |
-10 hingga 50 (tiada pembekuan) |
||||
|
Max . beroperasi |
2 kedudukan tunggal, dua kali ganda |
10 |
5 |
5 |
5 |
|
3 Kedudukan |
3 |
3 |
3 |
3 |
|
|
Override Manual (Operasi Manual) |
Jenis push non locking, |
||||
|
Kaedah ekzos perintis |
Jenis ekzos biasa untuk injap utama dan juruterbang |
||||
|
Pelinciran |
Tidak diperlukan |
||||
|
Orientasi pemasangan |
Tidak terhad |
||||
|
Nota Rintangan Impak/Getaran (M/S²)) |
150/30 |
||||
|
Kandang |
Bukti Habuk (*terminal DIN dan penyambung M8: IP65) |
||||

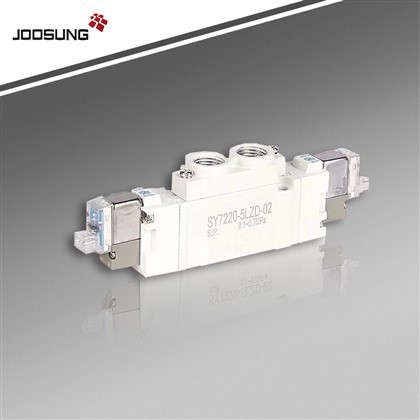

SMC SY7000 Series Solenoid Injap Model
Berikut adalah senarai lengkap model injap solenoid SMC SY7000 Series . Sila hubungi kami untuk spesifikasi terperinci dan harga .
|
Sy 7120-6 l -01 |
Sy 7120-5 l -01 |
Sy 7120-4 l -01 |
Sy 7120-6 l-c6 |
Sy 7120-5 l-c6 |
Sy 7120-4 l-c6 |
|
Sy 7220-6 l -01 |
Sy 7220-5 l -01 |
Sy 7220-4 l -01 |
Sy 7220-6 l-c6 |
Sy 7220-5 l-c6 |
Sy 7220-4 l-c6 |
|
Sy 7320-6 l -01 |
Sy 7320-5 l -01 |
Sy 7320-4 l -01 |
Sy 7320-6 l-c6 |
Sy 7320-5 l-c6 |
Sy 7320-4 l-c6 |
|
Sy 7420-6 l -01 |
Sy 7420-5 l -01 |
Sy 7420-4 l -01 |
Sy 7420-6 l-c6 |
Sy 7420-5 l-c6 |
Sy 7420-4 l-c6 |
|
Sy 7520-6 l -01 |
Sy 7520-5 l -01 |
Sy 7520-4 l -01 |
Sy 7520-6 l-c6 |
Sy 7520-5 l-c6 |
Sy 7520-4 l-c6 |
|
Sy 7120-6 g -01 |
Sy 7120-5 g -01 |
Sy 7120-4 g -01 |
Sy 7120-6 G-C6 |
Sy 7120-5 G-C6 |
Sy 7120-4 G-C6 |
|
Sy 7220-6 g -01 |
Sy 7220-5 g -01 |
Sy 7220-4 g -01 |
Sy 7220-6 G-C6 |
Sy 7220-5 G-C6 |
Sy 7220-4 G-C6 |
|
Sy 7320-6 g -01 |
Sy 7320-5 g -01 |
Sy 7320-4 g -01 |
Sy 7320-6 G-C6 |
Sy 7320-5 G-C6 |
Sy 7320-4 G-C6 |
|
Sy 7420-6 g -01 |
Sy 7420-5 g -01 |
Sy 7420-4 g -01 |
Sy 7420-6 G-C6 |
Sy 7420-5 G-C6 |
Sy 7420-4 G-C6 |
|
Sy 7520-6 g -01 |
Sy 7520-5 g -01 |
Sy 7520-4 g -01 |
Sy 7520-6 G-C6 |
Sy 7520-5 G-C6 |
Sy 7520-4 G-C6 |
|
Sy 7120-6 d -01 |
Sy 7120-5 d -01 |
Sy 7120-4 d -01 |
Sy 7120-6 D-C6 |
Sy 7120-5 D-C6 |
Sy 7120-4 D-C6 |
|
Sy 7220-6 d -01 |
Sy 7220-5 d -01 |
Sy 7220-4 d -01 |
Sy 7220-6 D-C6 |
Sy 7220-5 D-C6 |
Sy 7220-4 D-C6 |
|
Sy 7320-6 d -01 |
Sy 7320-5 d -01 |
Sy 7320-4 d -01 |
Sy 7320-6 D-C6 |
Sy 7320-5 D-C6 |
Sy 7320-4 D-C6 |
|
Sy 7420-6 d -01 |
Sy 7420-5 d -01 |
Sy 7420-4 d -01 |
Sy 7420-6 D-C6 |
Sy 7420-5 D-C6 |
Sy 7420-4 D-C6 |
|
Sy 7520-6 d -01 |
Sy 7520-5 d -01 |
Sy 7520-4 d -01 |
Sy 7520-6 D-C6 |
Sy 7520-5 D-C6 |
Sy 7520-4 D-C6 |
