Sebagai salah satu komponen utama pemacu pneumatik, perananPneumatiksilinder dalam pembangunan perindustrian adalah jelas-sendiri. Tetapi selepas menggunakan banyak silinder Pneumatik, adakah anda benar-benar memahaminya?

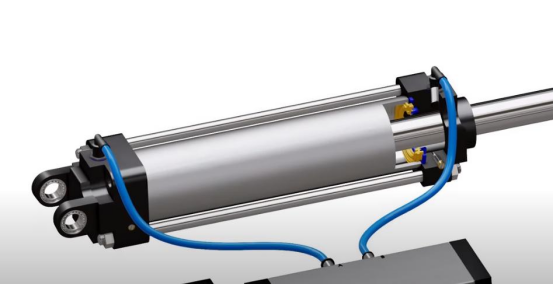

Struktur asas silinder Pneumatik
Apa yang-dipanggil penggerak pneumatik ialah komponen yang menggunakan udara termampat sebagai kuasa untuk memacu mekanisme untuk melakukan pergerakan linear, berayun dan berpusing. Ambil silinder jenis asas yang paling biasa digunakan sebagai contoh untuk melihat struktur dalaman sebenarnya.
1. 3- Pelocok Penampan 2- Omboh 4- Tong Silinder 5- Lengan pemandu 6- Gelang Habuk 7- Penutup Hujung Hadapan 8- Port Udara 9- Penderia 10- Rod Omboh 11- Gelang tahan haus 12- Gelang Pengedap 13- Penutup Hujung Belakang 14- Injap Pendikit Penampan
1) Tong silinder
Satu parameter utama tong silinder ialah diameter dalamannya. Saiz diameter tong menentukan daya keluaran silinder. Kekasaran permukaan dinding dalam tong silinder hendaklah sekurang-kurangnya Ra0.8um untuk memastikan omboh boleh meluncur ke depan dan ke belakang dengan lancar di dalam tong silinder. Selain menggunakan-tiub keluli karbon tinggi, bahan tong silinder juga akan diperbuat daripada aloi aluminium dan loyang-kekuatan tinggi.
2) Penutup hujung
Kedua-dua hujung tong silinder dilengkapi dengan penutup hujung, di mana port masuk dan ekzos ditetapkan. Ada juga yang mempunyai mekanisme penimbal. Untuk mengelakkan rod omboh daripada membocorkan udara ke luar atau habuk luar daripada memasuki badan silinder, gelang pengedap dan gelang kalis-habuk dipasang pada penutup hujung. Untuk meningkatkan ketepatan panduan silinder, lengan pemandu juga dipasang pada penutup hujung sisi rod.
3) Omboh
Sebagai komponen yang bergerak terus, omboh sudah pasti adalah bahagian yang berada di bawah tekanan. Untuk mengelakkan kebocoran gas dalam omboh, cincin pengedap omboh biasanya dipasang. Gelang kalis haus-dipasang pada omboh, yang boleh meningkatkan prestasi panduan silinder.
4) Rod omboh
Rod omboh ialah penggerak langsung dan juga komponen daya-yang paling penting. Oleh itu, keperluan bahan untuknya juga agak tinggi. Biasanya, keluli karbon tinggi-atau keluli tahan karat yang telah menjalani rawatan penyaduran kromium keras digunakan untuk meningkatkan rintangan kakisan dan meningkatkan rintangan haus gelang pengedap.
5) Pelocok penampan, injap pendikit penampan
Peranti penimbal adalah komponen penting yang memastikan hayat perkhidmatan silinder. Kami akan membincangkan fungsi khususnya kemudian.
Pengelasan silinder
Silinder boleh dikelaskan kepada-silinder bertindak tunggal dan-silinder bertindak dua kali.
Seperti namanya, satu-silinder bertindak membekalkan udara hanya ke satu sisi. Tekanan udara menolak omboh, menyebabkan rod omboh memanjang dan kembali ke kedudukan asalnya dengan spring atau beratnya sendiri.
Terdapat metafora yang sangat baik. Ia seperti anda seekor anjing tunggal, tetapi anda juga boleh bermain sepuas hati anda di gelanggang skuasy, memikirkan bahawa bola skuasy akan melantun semula kepada anda melalui dinding.
Berganda-silinder bertindak: Silinder bertindak-berganda membekalkan udara ke kedua-dua belah omboh, dan pergerakan ke hadapan dan ke belakang pada kedua-dua belah dicapai melalui tekanan udara.
Dan inilah metafora kita yang perlu diubah. Anda telah menemui teman wanita dengan cantik, dan akhirnya seseorang boleh bermain badminton dengan anda.
Penampan silinder

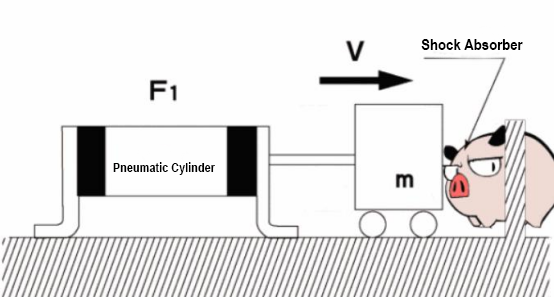

Kami juga menyebut isu penimbalan silinder tadi. Jika tiada peranti penampan, apabila omboh bergerak ke terminal, ia akan menyerang penutup hujung dengan tenaga kinetik yang hebat. Ia tidak akan lama sebelum bahagian-bahagiannya rosak, yang sangat memendekkan hayat perkhidmatan silinder.
Selain itu, bunyi bising akibat hentakan juga sangat kuat. Bunyi satu silinder mungkin tidak kuat, tetapi bunyi silinder kilang malah boleh mencapai tahap yang tidak dapat diterima oleh manusia, sama seperti berada di sebelah pesawat jet yang sedang dihidupkan.

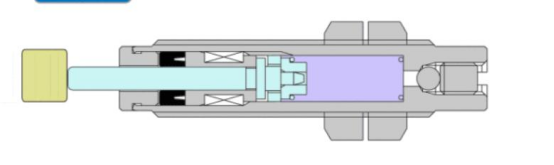

Atas sebab ini, pereka pintar membuat peranti penimbal untuk silinder. Penimbalan hidraulik ialah kaedah penimbalan yang paling mudah. Penampan hidraulik dipasang di hujung hadapan silinder.
1. Peranti penimbal hidraulik menggunakan minyak mineral sebagai medium dan, melalui reka bentuk redaman yang unik, boleh mencapai peralihan yang lancar daripada-beban ringan berkelajuan tinggi kepada-beban berat berkelajuan rendah.
2. Penampan getah: Penampan getah dipasang dengan lebih padat, tetapi kapasiti penimbalannya kekal malar dan agak kecil. Oleh itu, ia kebanyakannya digunakan dalam silinder kecil.

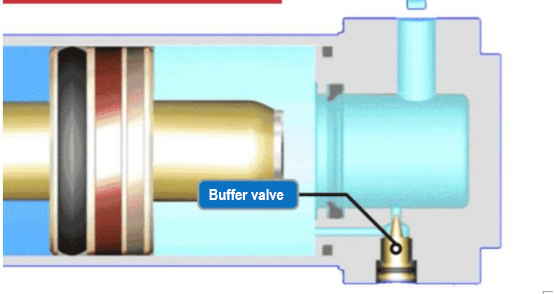

3. Penimbalan udara. Penimbalan udara dicapai melalui injap penampan. Daripada rajah berikut, kita dapat melihat bahawa gas di dalam dinding hanya boleh dilepaskan melalui injap penampan. Tahap pembukaan injap penampan adalah sangat kecil. Apabila omboh bergerak, tekanan di dalam rongga meningkat dengan cepat, memberikan tindak balas pada omboh dan menyebabkan ia berkurangan sehingga ia berhenti.
Had silinder
Suis magnet adalah komponen yang menentukan sama ada silinder berada di tempatnya. Ia boleh mengawal injap solenoid yang sepadan untuk mencapai tindakan pensuisan. Apabila omboh bergerak, gelang magnet di atas akan menghampiri atau meninggalkan suis, dan arus dalam suis akan dimagnetkan, menarik antara satu sama lain atau memutuskan sambungan, seterusnya menghasilkan isyarat elektrik.
Pelinciran silinder
Biasanya terdapat dua cara untuk melincirkan silinder. Salah satunya ialah pelinciran minyak, yang melibatkan pencampuran minyak pelincir dengan udara termampat dan menghantarnya ke silinder. Kaedah pelinciran ini memerlukan penggunaan berterusan. Sebaik sahaja ia dihentikan, jangka hayatnya akan jatuh dengan mendadak. Pendekatan lain ialah menggunakan gris untuk pelinciran. Pada masa ini, kebanyakan pengeluar telah melaksanakan sepenuhnya silinder gas bukan-minyak-.
