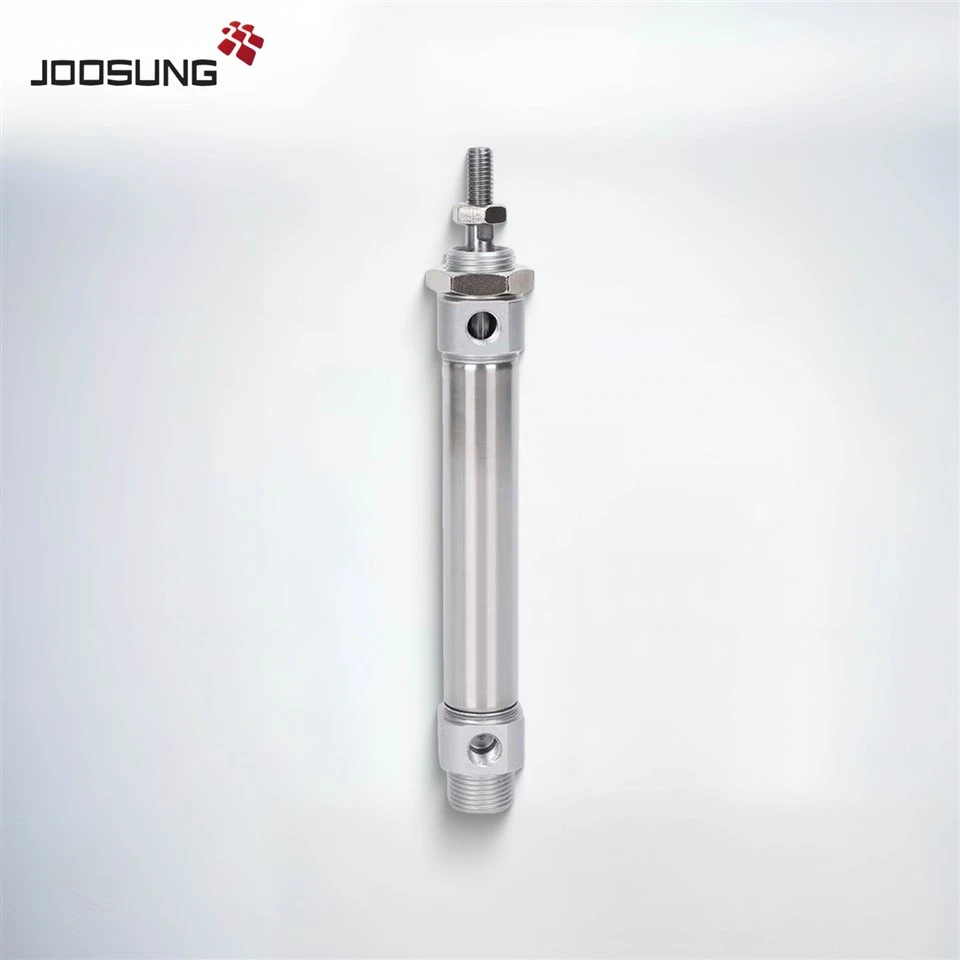

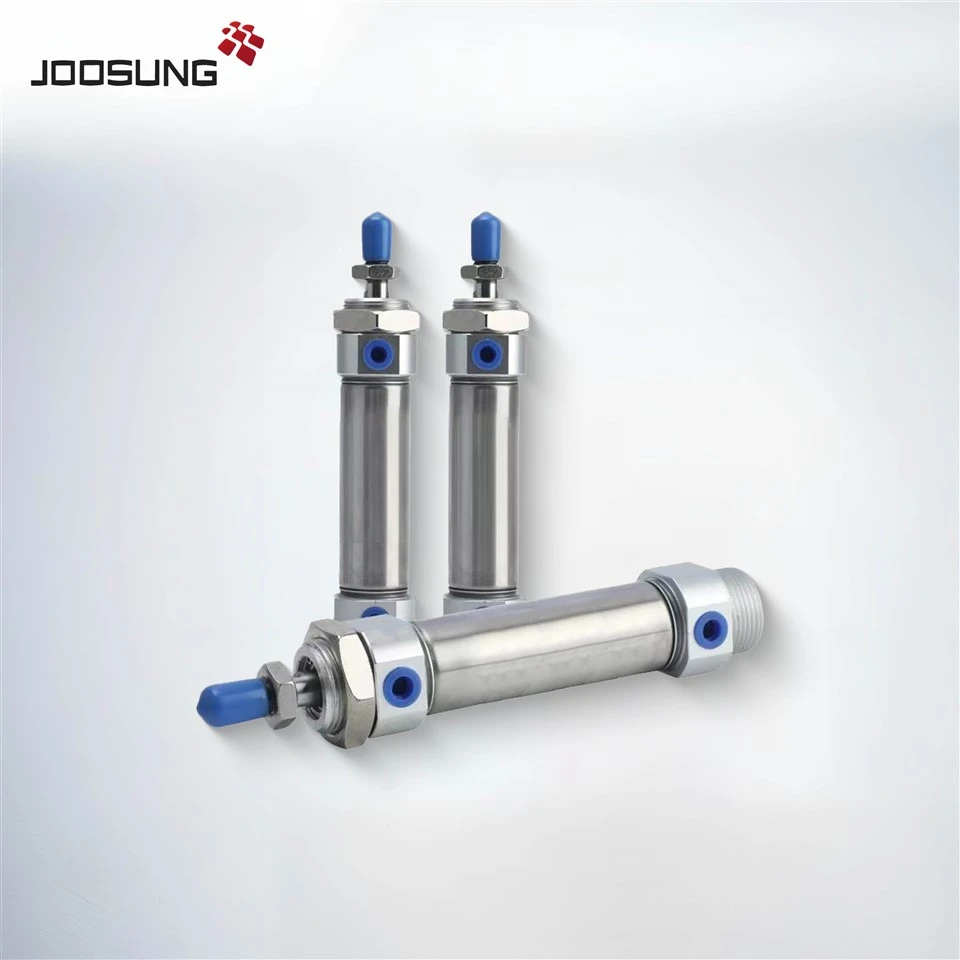

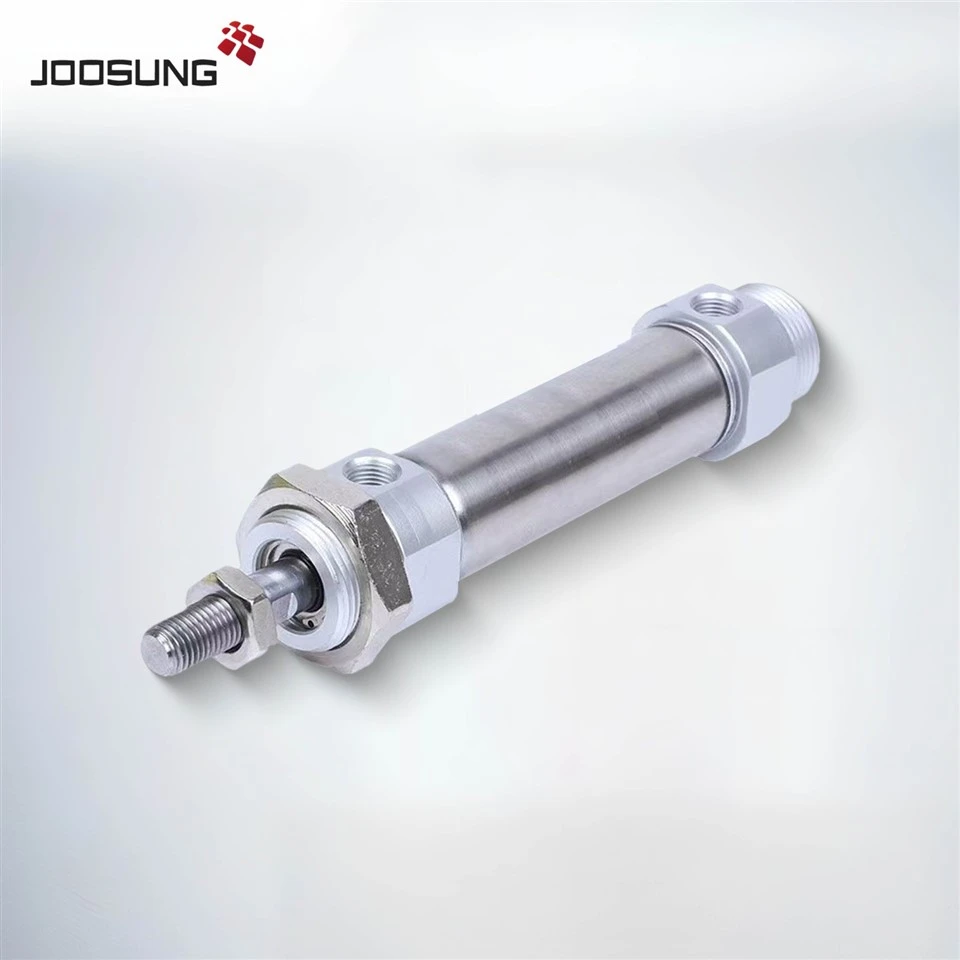

TheCM2 Series Mini Silinder Pneumatikadalah abadan bulat, penggerak ringandireka untuk bertemuISO 6432piawaian. Menampilkan alaras silinder keluli tahan karat, Aluminium End Caps, dan aRod omboh yang dipandu ketepatan, Siri CM2 menyampaikan gerakan linear yang boleh dipercayai diruang padat.
Terdapat denganmenanggung saiz dari 20mm hingga 40mmdan pukulan sehingga 500mm, ia menawarkanRintangan kakisan yang sangat baik, pemasangan sensor mudah, dantekanan pemecahan rendah, menjadikannya sesuai untukAplikasi automasi yang terkawal ruang.
|
Cara Memesan Silinder Pneumatik Siri CM2 |
||||||||
|
C |
D |
M2 |
B |
40 |
Tf |
-40 |
A |
F |
|
Nill: Tiada |
B: Asas (bos dua sisi) |
Saiznya |
Jenis Thread Port |
Strok silinder |
Kusyen |
Benang akhir rod |
||
|
D: Magnet terbina dalam |
L: Kaki paksi |
20mm |
Nill: RC |
Nill: Bumper getah |
Nill: Rod lelaki akhir |
|||
|
F: Rod Flange |
25mm |
TN: NPT |
||||||
|
G: Flange kepala |
32mm |
TF: g |
A: Kusyen udara |
F: Akhir rod wanita |
||||
|
C: Single Clevis |
40mm |
|||||||
Mencaripenyelesaian pneumatik yang padat, tahan kakisan?
KamiCM2 Series Mini Silinder Stainless Steeldirekayasa untuk kawalan yang tepat, kehidupan yang panjang, dan integrasi lancar ke dalam persediaan automasi terhad ruang.
Keserasian ISO 6432 Global
Ringan dan sensor-siap
Hubungi kami sekarang untukLukisan, pilihan strok tersuai, atau petikan pukal yang cepat.
Pilihan penderiaan magnet dan kusyen
Hubungi kami sekarang untuk lukisan, sampel percuma, atau petikan pukal.
|
Spesifikasi |
||||||
|
Bore Saiz (mm) |
20 |
25 |
32 |
40 |
||
|
Jenis |
Pneumatik |
|||||
|
Tindakan |
Bertindak dua kali, batang tunggal |
|||||
|
Cecair |
Udara |
|||||
|
Tekanan bukti |
1.5 MPa |
|||||
|
Tekanan operasi maksimum |
1.0 MPa |
|||||
|
Tekanan operasi minimum |
0.05 MPa |
|||||
|
Suhu ambien dan cecair |
Tanpa suis automatik: -10 darjah hingga 70 darjah, |
|||||
|
Pelinciran |
Tidak diperlukan (bukan lube) |
|||||
|
Toleransi panjang strok |
1mm |
|||||
|
Kelajuan omboh |
Bumper getah: 50 hingga 750 mm/s, kusyen udara: 50 hingga 1000 mm/s |
|||||
|
Kusyen |
Bumper getah, kusyen udara |
|||||
|
Dibenarkan |
Getah |
Benang lelaki |
0.27 J |
0.4J |
0.65J |
1.2J |
|
Benang wanita |
0.11J |
0.18J |
0.29J |
0.52J |
||
|
Kusyen udara |
Benang lelaki |
0.54J |
0.78J |
1.27J |
2.35J |
|
|
Benang wanita |
0.11J |
0.18J |
0.29J |
0.52 J |
||
|
Model siri |
Model yang ada |
|
Siri CM2B20 |
CM2B20-25, CM2B20-50, CM2B20-75, CM2B20-80, CM2B20-100, CM2B20-125, CM2B20-150, CM2B20-160 CM2B20-175, CM2B20-200 |
|
Siri CM2B25 |
CM2B25-25, CM2B25-50, CM2B25-75, CM2B25-80, CM2B25-100, CM2B25-125, CM2B25-150, CM2B25-160, c M2B25-175, CM2B25-200, CM2B25-250, CM2B25-300, CM2B25-350, CM2B25-400, CM2B25-450, CM2B25-500 |
|
Siri CM2B32 |
CM2B32-25, CM2B32-50, CM2B32-75, CM2B32-80, CM2B32-100, CM2B32-125, CM2B32-150, CM2B32-160, c M2B32-175, CM2B32-200, CM2B32-250, CM2B32-300, CM2B32-350, CM2B32-400, CM2B32-450, CM2B32-500 |
|
Siri CM2B40 |
CM2B40-25, CM2B40-50, CM2B40-75, CM2B40-80, CM2B40-100, CM2B40-125, CM2B40-150, CM2B40-160, c M2B40-175, CM2B40-200, CM2B40-250, CM2B40-300, CM2B40-350, CM2B40-400, CM2B40-450, CM2B40-500 |
